Introduzione : Un’eredità di precisione, una visione per il futuro
Sin dalla sua fondazione nel 1953, Celette ha nutrito una convinzione incrollabile: un veicolo riparato deve essere riportato alle dimensioni originali del produttore, non in modo approssimativo, ma esatto. Questa convinzione non era dettata dalle normative. Era guidata dalla certezza che la sicurezza stradale inizia sul banco di riparazione.
Il settore della riparazione collisione sta entrando in una nuova era. I sistemi avanzati di assistenza alla guida (ADAS), la frenata automatica di emergenza (AEB), il mantenimento di corsia, il cruise control adattivo e l’assistenza intelligente alla velocità non sono più optional premium. In base al regolamento europeo GSR2, tutti i veicoli di nuova immatricolazione in Europa devono essere equipaggiati con questi sistemi da luglio 2024. Una fase aggiuntiva di obbligatorietà è prevista per luglio 2026. L’ADAS non è il futuro. È il presente, e la riparazione collisione deve adeguarsi.
Comprensione del ruolo di Celette nella calibrazione ADAS
Oltre l’Europa: gli Stati Uniti convergono verso la stessa traiettoria ADAS
La spinta normativa verso l’ADAS non è limitata all’Europa. Negli Stati Uniti, la National Highway Traffic Safety Administration (NHTSA) ha finalizzato nel 2024 un nuovo standard federale di sicurezza dei veicoli - FMVSS n. 127 - che renderà obbligatoria la frenata automatica di emergenza (incluso l’AEB per pedoni) su tutte le autovetture e i veicoli leggeri entro settembre 2029.
Parallelamente, la NHTSA sta aggiornando il New Car Assessment Program (NCAP) per includere un set più ampio di funzioni ADAS nelle valutazioni a 5 stelle, supportato da una roadmap decennale per l’evoluzione delle procedure di test.
Nel complesso, il GSR2 in Europa e la norma FMVSS n. 127 insieme alla roadmap NCAP negli Stati Uniti trasmettono lo stesso messaggio chiaro: l’ADAS sta diventando uno standard regolamentato e la precisione strutturale e geometrica nelle riparazioni è ora una condizione necessaria per la conformità, non solo una buona pratica.
1. Sicurezza progettata: prima ancora che esistesse l’ADAS
Quando è stato sviluppato il concetto di banco Celette, l’ADAS non esisteva ancora. Tuttavia, la filosofia ingegneristica alla base era già allineata con ciò che oggi richiede l’ADAS: ripristinare il veicolo alla sua geometria originale di fabbrica con la massima precisione possibile.

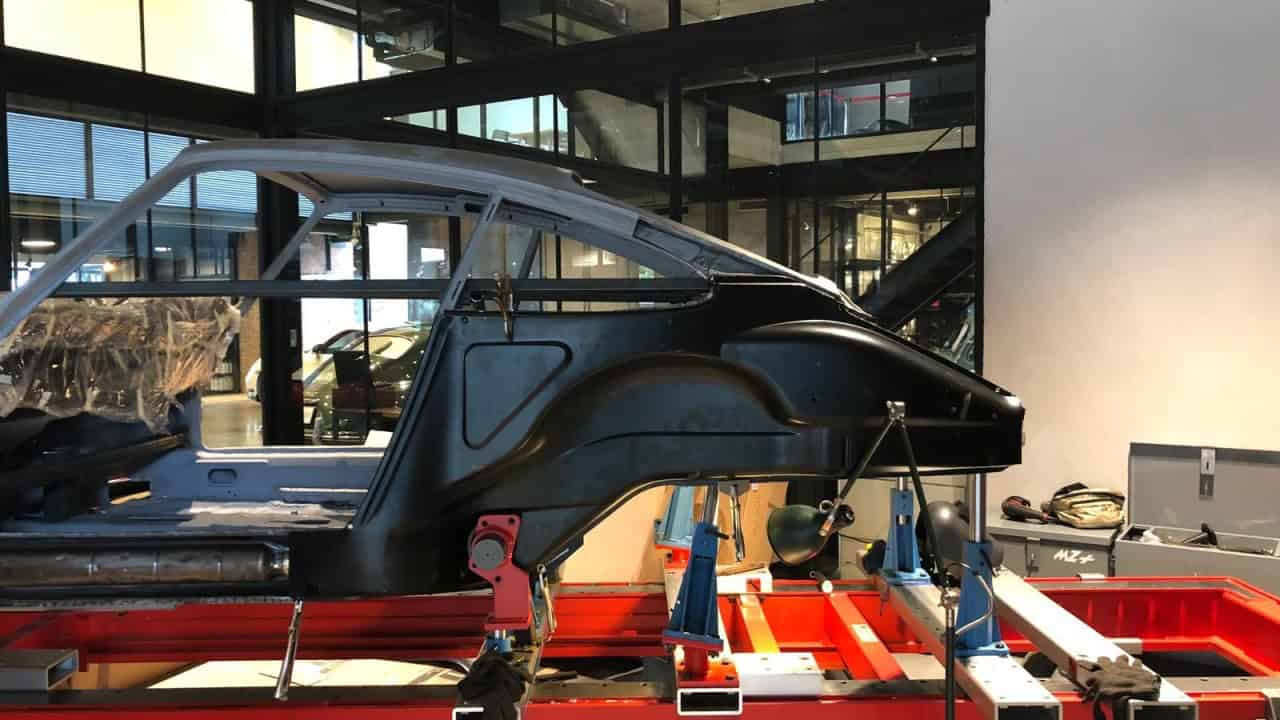

Ogni banco Celette è stato concepito come una superficie di riferimento metrologico, un riferimento strutturale rispetto al quale un veicolo danneggiato può essere misurato, allineato e ripristinato.
Dime dedicate (attrezzature specifiche per veicolo), traverse e Torri MZ sono stati progettati per posizionare ogni punto di riferimento strutturale secondo le coordinate definite dal costruttore.
Il database dimensionale ACM, che oggi supera i 25.000 modelli di veicoli, è stato sviluppato per garantire che ogni posizione del sistema corrisponda perfettamente alla geometria 3D originale di fabbrica.
Questo rappresentava, di fatto, una preparazione all’ADAS prima ancora della sua esistenza. Perché un veicolo con geometria strutturale ripristinata con precisione può essere ricalibrato correttamente. Un veicolo con deviazioni geometriche residue non può esserlo.
2. L’imperativo ADAS: perché la precisione geometrica è oggi più importante che mai
I sistemi ADAS dipendono da sensori, telecamere, radar e LiDAR montati in posizioni precisamente definite sulla carrozzeria del veicolo. Questi sensori devono mantenere un allineamento millimetrico per funzionare correttamente.
Il costo dell’imprecisione:
- Le ricerche confermano che un disallineamento anche di un solo grado può causare il completo fallimento dei sistemi di frenata di emergenza.
- I punti di montaggio dei sensori ADAS moderni richiedono una precisione di ±1 mm.
- Si stima che il 75% delle calibrazioni ADAS necessarie venga attualmente omesso nel settore della riparazione collisione.
Uno studio canadese del 2021 ha rilevato che il 90% delle calibrazioni necessarie non è stato identificato in 100 preventivi di riparazione.
La tendenza è irreversibile: l’89% dei veicoli dal model year 2023 richiede una Calibrazione ADAS anche dopo una semplice sostituzione del parabrezza. Le riparazioni strutturali, che influenzano direttamente la geometria di montaggio dei sensori, attivano requisiti di calibrazione per praticamente tutti i sistemi ADAS.
L’implicazione per l’industria delle attrezzature è diretta: il banco non è più solo uno strumento strutturale, ma la base su cui viene validata la ricalibrazione ADAS.
3. Benchmark 2019: i nostri dati, condivisi con trasparenza
Nel dicembre 2019, Celette ha condotto uno studio interno rigoroso di benchmarking dei propri sistemi di dima utilizzando un Leica Absolute Tracker in condizioni di laboratorio controllate presso il centro di misurazione Celette di Vienne, Francia.
Sono stati registrati un totale di 240 punti di misura su tre configurazioni:
- Dime dedicate su una torre MZ standard
- Dime dedicate su una torre MZ Low Tolerance
- Dime universali (Cameleon) su una torre MZ standard

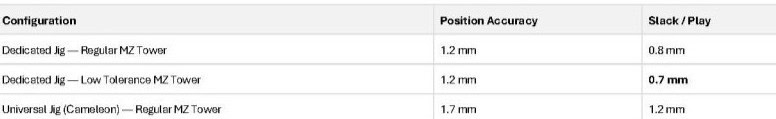

Sintesi dei risultati del benchmark 2019:
I sistemi di dima Celette raggiungono livelli di precisione posizionale e gioco che rientrano pienamente nelle tolleranze OEM per la riparazione strutturale prima della ricalibrazione ADAS. La configurazione MZ Low Tolerance ha dimostrato un miglioramento significativo nel controllo del gioco (0,7 mm) rispetto alla configurazione standard (0,8 mm). Le dime dedicate superano costantemente quelle universali in entrambi i parametri, confermando il valore degli strumenti specifici per veicolo nelle riparazioni di alta qualità.
Non si tratta di un’affermazione di marketing, ma di dati di misurazione documentati.
4. Precisione del banco Celette Verificata con KEYENCE WM-6010
Celette ha eseguito una validazione metrologica completa del banco Rhone XL utilizzando il sistema KEYENCE WM‑6010 Wide-Area Coordinate Measuring Machine, un tracker ottico con un campo di misura di 10 metri e una precisione ripetitiva di ±28 µm. Questo consente di ispezionare il banco con lo stesso livello di rigore applicato dagli OEM alle attrezzature critiche di produzione.

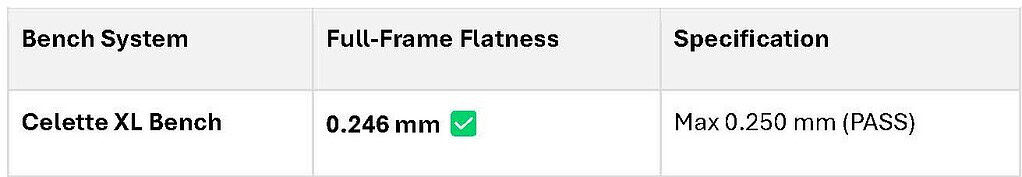

Planarità del telaio completo: (KEYENCE WM‑6010)
Dopo l’applicazione di un fattore di correzione di simulazione pari a 0,037 mm, il banco XL ha raggiunto una planarità verificata di 0,246 mm sull’intero telaio, pienamente conforme alla specifica interna Celette di massimo 0,250 mm.
In un benchmark interno separato che confrontava il banco XL con diversi sistemi concorrenti ampiamente utilizzati, la deviazione di planarità del telaio completo di tali sistemi è risultata più volte superiore rispetto ai 0,246 mm ottenuti da Celette.
5. Dove siamo e dove stiamo andando
Celette è trasparente: anche quando le attrezzature attuali consentono riparazioni entro le tolleranze OEM, l’evoluzione del contesto normativo ADAS richiede un nuovo livello di ambizione ingegneristica.
I dati interni di Celette evidenziano specifiche opportunità di miglioramento, come deviazioni cumulative sull’asse X fino a +0,790 mm nei punti più lontani del banco, oppure deviazioni di impilamento sull’asse Z che si manifestano a pieno carico.
Questi risultati non sono fallimenti; rappresentano una roadmap. E Celette si impegna ad agire di conseguenza.
6. Il programma di ingegneria di nuova generazione Celette
Celette lancia ufficialmente un programma di miglioramento ingegneristico multi-asse strutturato su cinque pilastri strategici:
a) Planarità del banco (obiettivo < 0,3 mm): la precisione di livellamento dei pavimenti nelle aree di calibrazione ADAS deve rispettare tolleranze nell’ordine di frazioni di grado; il banco deve essere mantenuto allo stesso livello di requisito.
b) Lavorazione di torri e pistoni (eliminazione dei giochi meccanici): Celette investirà in tolleranze di lavorazione più strette su MZ Towers, aste dei pistoni e meccanismi di bloccaggio per eliminare sistematicamente i giochi di assemblaggio.
c) Tolleranze Cameleon e dime: Celette riprogetterà la geometria dell’interfaccia del Cameleon e i sistemi di serraggio per avvicinare le prestazioni del dima universale a quelle delle dime dedicate.
d) Materiali avanzati: Celette valuterà l’utilizzo di leghe di alluminio avanzate e strutture composite in fibra di carbonio per ridurre la deriva termica, migliorare la rigidità e ridurre il peso.
e) Espansione del database CAD 3D OEM: Celette sta perseguendo accordi bilaterali con i costruttori OEM per ottenere file CAD 3D nativi per tutti i modelli attuali e futuri, consentendo un confronto digitale-fisico con precisione sub-millimetrica tramite Celette WebTools AI.
7. Il programma di certificazione Celette: attrezzature di cui fidarsi
Le attrezzature di precisione da sole non sono sufficienti. Nell’ambito del programma di certificazione Celette, le carrozzerie seguono un percorso strutturato di qualificazione sulla configurazione del banco, la selezione delle dime e le procedure di verifica dell’assemblaggio.
Solo le officine che dimostrano competenza vengono certificate, offrendo a compagnie assicurative e reti OEM una garanzia documentata. Mercedes-Benz, ad esempio, richiede banchi e dime approvati Celette come parte del proprio programma di riparazione certificata.
8. La strada da seguire: la sicurezza come responsabilità condivisa
Quando la geometria di un veicolo non viene ripristinata correttamente, nessuna calibrazione ADAS, per quanto sofisticata, può compensare punti di montaggio dei sensori disallineati. Il banco rappresenta il primo anello della catena della sicurezza.
La prossima generazione di attrezzature Celette porterà questo impegno ancora oltre: tolleranze più ristrette, materiali migliori, dati più completi e un quadro di certificazione che offre all’intero ecosistema della riparazione automotive la certezza che un veicolo riparato su un banco Celette sia ripristinato con il livello di precisione richiesto dai moderni sistemi di sicurezza.
La precisione non è una caratteristica. È una responsabilità.
Celette Group | Dal 1953 | celette.com
Database di oltre 25.000 modelli di veicoli.
Approvato dai principali programmi di certificazione OEM a livello mondiale.
Disclaimer – Metodologia e ambito dei risultati:
Le misurazioni e le analisi presentate in questo documento si basano su studi interni condotti da Celette su un numero limitato di banchi, configurazioni di attrezzature e installazioni, in condizioni controllate e utilizzando strumenti di metrologia specifici, tra cui un Leica Absolute Tracker e un sistema CMM KEYENCE WM-6010. Questi studi hanno lo scopo di illustrare il livello di precisione raggiunto dalle soluzioni Celette e non costituiscono uno studio di mercato statisticamente rappresentativo né una classificazione esaustiva delle attrezzature disponibili. I risultati sono forniti esclusivamente a scopo informativo e non garantiscono il raggiungimento delle stesse prestazioni in altri ambienti, officine o condizioni di utilizzo. È responsabilità di ciascun OEM, rete, assicuratore e carrozzeria effettuare le proprie verifiche, validazioni e processi di due diligence prima di qualsiasi decisione tecnica, operativa o di investimento.
