Introduzione: Una scelta fondamentale nella riparazione collisioni moderna
La moderna riparazione collisioni non consiste più nel far “apparire dritto” un veicolo. Con le attuali strutture monoscocca, materiali misti, architetture EV e geometrie dipendenti da ADAS, la precisione della riparazione è una questione di ingegneria. Una decisione ha un impatto diretto sulla qualità, ripetibilità e conformità OEM: riparazione su banco vs riparazione a pavimento.
Sebbene entrambi gli approcci siano ancora utilizzati in tutto il mondo, le loro capacità tecniche non sono equivalenti. Questo articolo spiega le differenze strutturali tra panca e riparazione a pavimento, perché le procedure OEM si allineano sempre più ai metodi basati su banco e come i banchi Celette garantiscono costantemente risultati misurabili, ripetibili e conformi OEM.

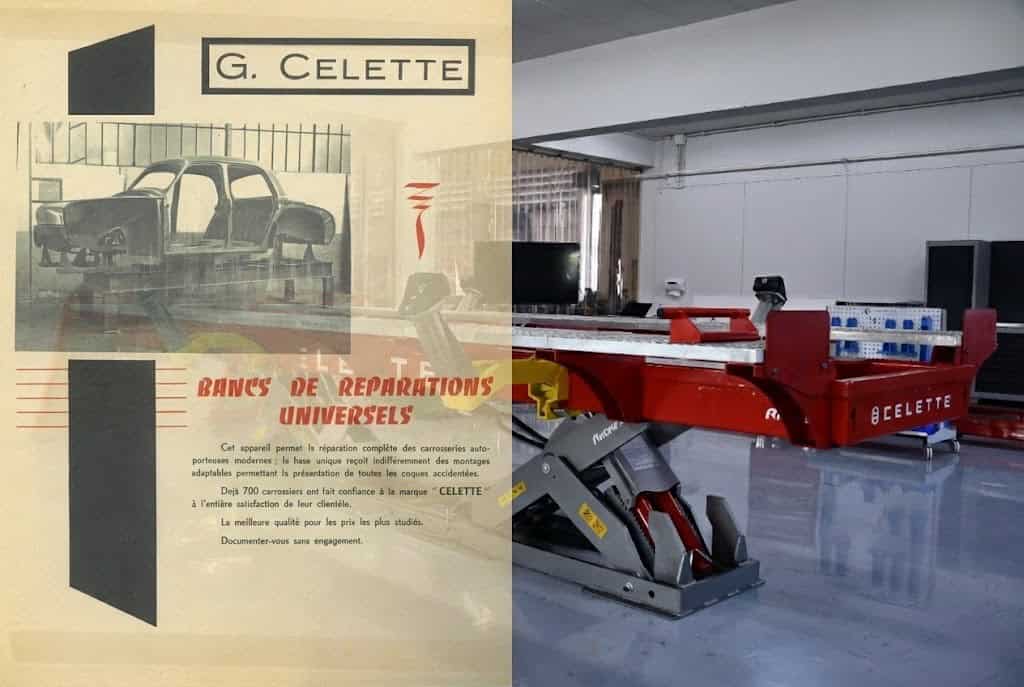

L’origine del banco di raddrizzatura (1953)
Il banco di raddrizzatura non è un’evoluzione incrementale della riparazione a pavimento. È un’invenzione ben definita.
Nel 1953, Germain Celette introdusse il primo banco dedicato al raddrizzamento dei veicoli, stabilendo un nuovo principio di riparazione: una struttura di riferimento rigida ed elevata che mantiene il veicolo in una posizione geometrica fissa mentre vengono applicate forze controllate.
Questo concetto ha introdotto principi che oggi definiscono la riparazione strutturale moderna:
• Un riferimento stabile indipendente dal pavimento dell’officina
• Punti di ancoraggio fissi basati sulla geometria del veicolo
• Precisione ripetibile indipendentemente dal tecnico
• Correzione strutturale validata dalla misurazione e non dal giudizio visivo
Questa invenzione è diventata la base seguita successivamente dall’industria globale delle attrezzature per la riparazione collisioni. I sistemi a banco attuali, di tutti i produttori, sono discendenti diretti di questo concetto originale.
Riparazione a pavimento: flessibilità con limiti strutturali
I sistemi di riparazione a pavimento si basano generalmente sull’ancoraggio diretto del veicolo al pavimento dell’officina tramite catene, morsetti e torri di trazione. Storicamente, questo metodo offriva flessibilità e un investimento iniziale ridotto.
Tuttavia, la riparazione a pavimento presenta vincoli tecnici intrinseci:
• Il pavimento non è un piano di riferimento calibrato
• I punti di ancoraggio variano in base al veicolo e alla configurazione
• La geometria strutturale può spostarsi durante la trazione
• La precisione dipende fortemente dall’esperienza del tecnico
Per danni estetici o correzioni limitate, la riparazione a pavimento può essere accettabile. Per riparazioni strutturali moderne, in particolare su piattaforme ADAS o EV, introduce un’incertezza sempre più respinta dalle procedure OEM.
Riparazione su banco: geometria controllata per progettazione
La riparazione su banco inverte questa logica. Invece di adattare la riparazione al pavimento, il veicolo viene adattato a un riferimento fisso progettato ingegneristicamente.
Un sistema a banco offre:
• Una struttura rigida e dimensionalmente stabile
• Punti di riferimento noti allineati alla geometria OEM
• Applicazione controllata delle forze di trazione
• Risultati coerenti indipendenti dalla variabilità dell’operatore
Questo rispecchia la logica produttiva OEM: i veicoli sono costruiti su riferimenti fissi e una riparazione corretta richiede il ritorno agli stessi riferimenti.
Gamma banchi Celette: coerenza ingegneristica in tutte le applicazioni
Serie Sevenne : Precisione per la riparazione strutturale quotidiana, i banchi
Sevenne / Sevenne L / Sevenne XL sono progettati per veicoli a scocca portante, SUV, van e applicazioni commerciali leggere.
• Struttura rigida e calibrata
• Compatibilità con dime dedicate e universali
• Flusso di lavoro efficiente per danni strutturali moderati
• Integrazione completa con il sistema di misurazione NAJA 3D
I banchi Sevenne garantiscono precisione ripetibile in ambienti di riparazione multimarca, rendendoli ideali per carrozzerie certificate OEM.
Serie Rhône Stabilità sotto carichi strutturali elevati
Rhône / Rhone L / Rhone XL : Banchi con sollevatori a forbice
• Struttura rigida e calibrata
• Compatibilità con dime dedicate e universali
• Flusso di lavoro efficiente per danni strutturali moderati
• Integrazione completa con il sistema di misurazione NAJA 3D
Rigidità massima per riparazioni complesse, banchi I Banchi Rhône mantengono la geometria per tutta la durata del processo di riparazione.
Serie Griffon : Rigidità massima per riparazioni complesse, banchi
Griffon / Griffon VB / Griffon XL con sollevatore principale a forbice e sollevatore interno aggiuntivo:
• Struttura rigida e calibrata
• Compatibilità con dime dedicate e universali
• Flusso di lavoro efficiente per danni strutturali moderati
• Integrazione completa con il sistema di misurazione NAJA 3D
La loro caratteristica distintiva è la stabilità dimensionale assoluta, anche sotto forze estreme.
Dime dedicate vs dime universali: Precisione vs adattabilità
Dime dedicate replicano i punti di fissaggio definiti dal costruttore, bloccando fisicamente la struttura del veicolo nella geometria di fabbrica.
Vantaggi:
• Nessuna interpretazione dei dati
• Accumulo minimo di tolleranze
• Allineamento diretto con le dimensioni OEM
Sono particolarmente critiche per veicoli con tolleranze ristrette di ADAS e carrozzeria.
Dime universali:
Le dime universali offrono flessibilità e un’ampia copertura di veicoli. Quando vengono utilizzate su un banco Celette rigido e verificate tramite misurazione, rimangono precise e controllate, a differenza dei sistemi universali montati a pavimento che si basano su stime.
La misurazione come validazione: NAJA 3D
Una riparazione strutturale senza misurazione è una riparazione basata su supposizioni. NAJA3D trasforma la riparazione su banco in un processo ingegneristico verificato.
NAJA3D fornisce:
• Misurazione in tempo reale durante la trazione
• Confronto con dati di riferimento OEM
Una riparazione strutturale senza misurazione è una riparazione basata su supposizioni.
NAJA 3D trasforma la riparazione su banco in un processo ingegneristico verificato.
NAJA 3D fornisce:
• Misurazione in tempo reale durante la trazione
• Confronto con i dati di riferimento OEM
• Rilevamento di deformazioni secondarie
• Prova documentata della precisione della riparazione
La calibrazione ADAS presuppone una geometria strutturale corretta:
• Altezza dei sensori
• Allineamento longitudinale e laterale
• Simmetria del veicolo
Anche deviazioni strutturali minime, spesso invisibili a occhio nudo, possono compromettere le prestazioni del sistema. I metodi di riparazione a pavimento, privi di un piano di riferimento fisso, introducono variabilità proprio mentre i margini di tolleranza OEM si stanno riducendo.
La riparazione su banco ripristina la geometria prima della calibrazione, allineandosi alla sequenza di riparazione OEM e alle aspettative di responsabilità.
Coerenza: il vantaggio nascosto della riparazione su banco
Oltre alla precisione tecnica, la riparazione su banco garantisce coerenza operativa:
• Risultati di riparazione prevedibili
• Riduzione delle rilavorazioni
• Formazione dei tecnici semplificata
• Documentazione chiara per assicurazioni e programmi OEM
• Forte allineamento nelle reti di distributori e sedi multiple
La coerenza non è solo tecnica, ma anche operativa, legale e commerciale.
Conclusione: Dal 1953 a oggi, una logica strutturale comprovata
Dall’invenzione del banco di raddrizzatura da parte di Germain Celette nel 1953, la logica fondamentale di una corretta riparazione strutturale non è cambiata:
riferimento fisso, forza controllata, geometria verificata.
I sistemi Celette moderni (Sevenne, Rhone e Griffon), combinati con dime dedicate o universali e con la misurazione NAJA 3D, applicano questo principio ingegneristico originale ai veicoli complessi di oggi.
In un settore definito dalla conformità OEM, dalle prestazioni ADAS e dal controllo della responsabilità, la riparazione su banco non è più un’alternativa alla riparazione a pavimento.
È la base strutturale.
