범퍼가 깨지고, 전조등이 파손되며, 페인트가 긁혔음에도 불구하고 접촉사고는 경미해 보인다. 이러한 외관상의 결함에도 불구하고 프레임 레일은 왼쪽으로 8mm 이동했다. 이는 육안으로는 감지할 수 없지만, 차량의 핸들링, 에어백 전개, 그리고 향후 충돌 시 탑승자를 보호하는 크럼플 존의 효율성에 영향을 미칠 수 있다.

그것이 겉보기 손상과 구조적 손상 에서 자동차. 하나는 외관에 영향을 미치고, 다른 하나는 안전에 영향을 미칩니다. 그리고 이 둘을 구별하는 유일한 방법은 올바른 측정뿐입니다.

자동차의 구조적 손상이란 무엇인가?

. 의미 의 구조적 손상 에서 자동차 간단합니다. 이는 하중을 지지하는 부품의 변형, 위치 이동, 또는 파손을 의미합니다. 여기에는 프레임 레일, A/B/C 필러, 로커 패널, 크럼플 존, 크로스멤버 및 서스펜션 마운팅 포인트가 포함됩니다. 이러한 부품이 휘어지거나, 뒤틀리거나, 균열이 생기면 차량이 충격을 흡수하고 탑승자를 보호하는 능력이 손상됩니다.

일반적인 구조적 손상 유형에는 구부러지거나 뒤틀린 프레임 레일, 꺾인 유니바디 패널, 찌그러진 크럼플 존, 정렬이 틀린 서브프레임 장착 지점, 그리고 안전 케이지의 균열된 용접 부위가 포함됩니다. 이 중 일부는 차량 하부에서 볼 수 있지만, 상당수는 외부에서는 완벽하게 멀쩡해 보이는 패널 뒤에 숨어 있습니다.

이와 대조적으로 미관상 손상은 차체 패널, 범퍼, 트림 같은 비하중 지지 부품에 영향을 미칩니다. 찌그러진 문은 보기에는 안 좋지만 충돌 성능에는 영향을 주지 않습니다. 구부러진 프레임 레일은 모든 것을 바꿉니다. 또한 차량 이력 보고서의 “구조적 손상”은 재판매 가치와 보험 가입 가능성에 영향을 미치며, 이는 누구에게나 중요합니다. 구조적 손상이 있는 차량 구입 기록상으로.

구조적 손상의 징후

시각적 위험 신호:

• 문, 후드, 트렁크 주변의 고르지 않은 패널 간격
• 닫기 어렵거나 저절로 튀어나오는 문
• 차량 하부의 눈에 띄는 프레임 휨 또는 꺾임 현상
• 찢어진 용접선, 뒤틀린 필러, 또는 루프라인 근처의 좌굴

운전 증상:

• 표준 얼라인먼트를 거쳤음에도 한쪽으로 쏠리는 조향 장치
• 고속 주행 시 주행 불안정 또는 쏠림 현상이 있는 차량
• 불균일하거나 급격히 재발하는 타이어 마모
• 충돌 전에는 없었던, 과속방지턱을 넘을 때 나는 새로운 삐걱거리는 소리나 끙끙거리는 소리

이러한 현상 중 단 하나라도 나타난다면, 단순한 육안 검사가 아닌 측정 장비를 동원한 전문적인 구조 안전 진단이 필요합니다.

모든 자동차 수리 공장이 알아야 할 핵심 사실

평가를 시작하기 전에, 외관상의 손상과 구조적 손상을 구분하는 요소를 이해하면 도움이 됩니다. 다음은 나란히 비교한 분석입니다.

자동차 수리소가 구조적 손상을 진단하는 방법

진단은 충돌 부위, 패널 간격, 도어 및 후드 작동 상태, 그리고 유체 누유에 대한 육안 검사로 시작됩니다. 충돌 방향, 속도, 그리고 차주가 보고한 주행 성능 변화는 숨겨진 손상이 있을 가능성이 높은 곳을 파악하는 데 도움을 줍니다.

그러나 육안 검사에는 한계가 있습니다. 측정만이 유일한 진정한 확인 방법입니다. 현대적인 정비소에서는 3차원 차체 계측 시스템 차량의 기준점을 OEM 사양과 비교하기 위함입니다. 단 몇 밀리미터라도 제조사 허용 오차를 벗어나는 편차는 측정 가능한 구조적 손해에 해당합니다. 수리 전 측정은 기준선을 설정하고, 수리 후 측정은 차량이 사양으로 돌아왔음을 확인해 줍니다.

추가 진단에는 충돌로 인해 발생한 에어백, ADAS, 안전 시스템 결함을 확인하기 위한 전자 스캔과, 휜 컨트롤 암나 정렬이 틀린 서브프레임 장착 지점을 확인하기 위한 서스펜션 및 얼라인먼트 점검이 포함됩니다. 이러한 단계들을 통해 차량을 안전하게 수리할 수 있는지, 아니면 전손 처리 영역에 가까워지고 있는지 종합적으로 판단하게 됩니다.

자동차 수리점에서 구조적 손상을 문서화하는 방법

문서는 차량 소유자, 수리 업체, 그리고 향후 구매자나 보험사를 보호합니다. 완전한 구조 문서 패키지에는 다음이 포함됩니다:

• 모든 파손 부위 및 측정 지점의 수리 전 사진
• OEM 사양 대비 전후 수치를 보여주는 3D 측정 보고서
• 수리 전후 에어백, ABS 및 ADAS 진단 스캔 보고서
• OEM 절차에 따른 구조적 인장, 부품 교환, 용접 위치 및 절단(섹셔닝)을 포함하는 수리 계획서 작성
• 최종 정렬 보고서 및 도로 주행 테스트 노트

자동차 구조적 손상 수리단계별로

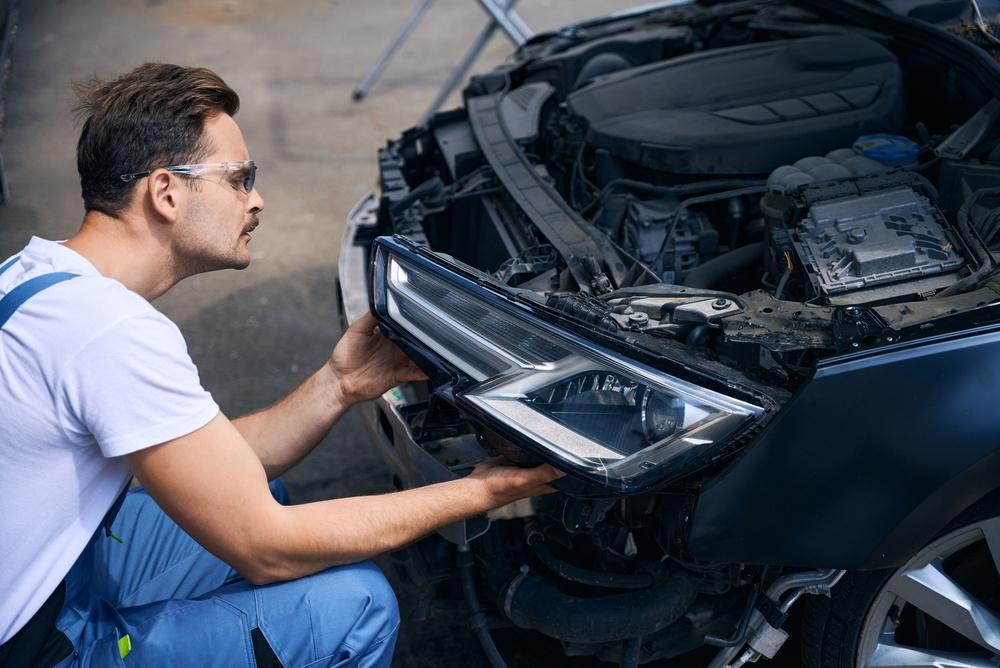

1단계: 분해 및 수리 계획. 패널, 범퍼, 라이트, 그리고 때로는 내부 트림까지 제거하여 프레임과 구조 부품을 직접 노출시킵니다. 수리 계획은 어떤 부품을 교정하고, 어떤 부품을 교체하며, 어떤 견인 전략을 적용할지에 따라 최종 확정됩니다.

2단계: 프레임 교정기 설치 및 당기기. 차량은 공장 출고 지점을 이용해 프레임 벤치에 고정됩니다. 견인은 유압 램과 클램프를 사용하여 충돌 순서의 역순으로 이루어지며, 기술자는 전 과정에 걸쳐 측정 데이터를 바탕으로 진행 상황을 확인합니다.

3단계: 절단, 용접 및 교체. 교정할 수 없는 심하게 변형된 부위는 절단하고 OEM 승인 절단 위치와 접합 방법을 사용하여 교체합니다. 약화된 부위를 보강하는 것은 허용되지만, 크럼플 존 지오메트리를 변경하는 것은 허용되지 않습니다.

4단계: 최종 확인 및 테스트. OEM 공차를 기준으로 한 완전한 치수 재점검을 통해 차체가 다시 규정 범위 내로 돌아왔음을 확인합니다. 이후 휠 얼라인먼트, 서스펜션 점검, 주행 테스트, 그리고 필요한 경우 수리 후 ADAS 재보정이 진행됩니다.

언제 구조적 손상 수리불능이다

~를 가진 모든 차량이 ~인 것은 아니다 구조적 손상 저장될 수 있다. 심각한 좌굴이 여러 충격 흡수 구역에 영향을 미치거나, 차체 기하학적 구조를 OEM 공차 수준으로 복원할 수 없거나, 수리 비용이 차량 가치를 초과하는 경우, 해당 차량은 일반적으로 전손 처리된다. 동일한 부위에 두 번째 충돌이 발생한, 이전 구조 수리 경력이 있는 차량 또한 강력한 전손 대상이다.

한 가지 중요한 차이점은, 차량의 구조적으로 수리가 기술적으로 가능할 때에도 경제적 이유로 전손 처리될 수 있다는 점입니다. 이는 별개의 결정입니다.

구조 보수를 위한 올바른 장비

구조적 수리를 제대로 하는 것은 두 가지, 즉 정확한 측정과 인장 중의 정밀한 위치 선정에 달려 있습니다. 이들은 각각 다른 목적을 가지며, 이를 혼동하면 문제가 발생합니다.

측정 측면에서 셀레트(Celette)의 NAJA 3D는 컴퓨터화된 자동 차체 측정 시스템 이 시스템은 수리 전후에 차량의 구조적 부위를 OEM 치수 데이터와 비교하여 점검합니다. 수리 자체를 안내하는 것은 아닙니다. 이 시스템이 하는 일은 구조물이 손상되었는지, 어느 정도 손상되었는지, 그리고 작업이 완료된 후 공장 허용 오차 범위 내로 회복되었는지를 확인하는 것입니다. 이 시스템이 생성하는 보고서는 보험사 제출용 및 품질 기록용 수리 파일에 직접 철해집니다.

수리 위치 지정은 별개의 작업입니다. 셀레트(Celette)의 MZ 전용 지그와 카멜레온(Cameleon) 범용 지그 시스템이 그 역할을 담당합니다. 이 고정구들은 OEM 데이터를 사용하여 구조적 지점들을 올바른 위치에 고정하는 동시에, 론(Rhone), 그리폰(Griffon) 또는 세벤느(Sevenne) 벤치가 인반력을 가합니다. 카멜레온은 단일 모듈식 키트로 수천 개의 차량 모델에 대응할 수 있으므로, 정비업체는 입고되는 모든 메이크와 모델에 맞는 차량 전용 고정구를 구비할 필요가 없습니다.

함께, 자동차 프레임 측정 도구 그리고 지그 시스템은 진단부터 검증된 수리에 이르는 전체 프로세스를 다룹니다. 방문하세요 셀렛.com 또는 오늘 셀레트(Celette)에 연락하여 다양한 제품군을 살펴보세요.

참고문헌

자동차의 구조적 손상이란 무엇인가? 2026년 7월 14일 검색됨, https://epicvin.com/blog/what-is-structural-damage-on-a-car

자동차 구조적 손상에 자주 묻는 질문들

Q: 매장들이 수작업 대신 지그 시스템을 사용하는 이유는 무엇인가요? 자동차 구조 부위 수리?

A: MZ나 카멜레온 같은 지그 시스템은 OEM 데이터를 활용해 공장 출고 당시의 올바른 위치에 구조적 포인트를 고정하는 동시에 벤치에서 인가되는 교정(당김) 힘을 제어합니다. 이를 통해 과도한 교정을 방지하고 각 기준점이 규격대로 복원되도록 보장합니다. 반면, 수동(프리핸드) 당김 작업은 오로지 기술자의 판단에만 의존하기 때문에, 수리 후 측정 과정에서나 드러나는 치수 오차의 위험을 증가시킵니다.

Q: 상점들은 이전에 구조적 손상 기록이 있는 차량을 어떻게 다루어야 합니까?

A: 이전 수리가 제대로 되었는지 확인하기 위해 OEM 사양에 맞춰 전체 치수 측정부터 시작하십시오. OEM 절차, 인증된 정비소 자격증, 그리고 수리 전후 측정 데이터가 포함된 사용 가능한 수리 문서를 검토하십시오. 문서가 누락되었거나 치수가 공장 허용 오차를 벗어나는 경우, 새로운 작업을 시작하기 전에 추가 평가를 위해 해당 차량을 표시해 두십시오.

Q: 자동차 수리업체에서는 숨겨진 구조적 손상을 어떻게 찾아내나요?

A: 전문 수리점에서는 3D 전자 측정 시스템을 사용하여 차량의 구조적 부위와 제조사 사양을 비교합니다. 몇 밀리미터라도 OEM 허용 오차를 벗어나는 편차는 측정 가능한 구조적 손상으로 판정됩니다. 이는 외장 패널 뒤에 숨겨진 변형을 놓칠 수 있는 육안 검사만 하는 것보다 훨씬 더 신뢰할 수 있습니다.
