O reparo de colisões evoluiu significativamente nas últimas décadas, impulsionado por padrões de reparo OEM mais rigorosos, estruturas de veículos avançadas e a crescente presença de veículos equipados com ADAS. Enquanto gabarito dedicado e sistemas de bancada permanecer o padrão ouro para precisão dimensional absoluta, sistemas de trilhos de piso continue a ser uma das soluções de reparo mais utilizadas e práticas no mundo todo—especialmente para automóveis de passageiros e veículos comerciais leves.
O Celette System 5000 Sistema de Piso representa uma abordagem robusta, modular e flexível para o alinhamento de carrocerias. Projetado como um sistema de trilhos embutidos no piso, permite que os técnicos apliquem forças controladas de tração, empuxo e vetoriais diretamente na estrutura do veículo. Embora não ofereça a mesma precisão de referência milimétrica que os sistemas de bancada com gabaritos, o sistema de piso continua sendo um dos métodos de reparo mais comuns e confiáveis na indústria de reparo de colisão, particularmente para correções estruturais onde velocidade, acessibilidade e adaptabilidade são essenciais.
O que é o Sistema de Piso Celette 5000?

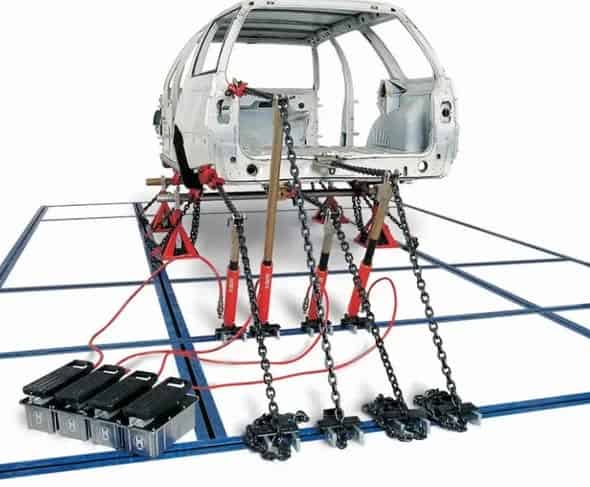

O Celette System 5000 é um sistema modular de reparo de piso composto por trilhos de aço de alta resistência integrados diretamente no piso da oficina.
Estes trilhos atuam como pontos de ancoragem e transferência de força, permitindo que técnicos endireitem carrocerias de veículos danificadas usando tração hidráulica e empurrando equipamentos.
O sistema destina-se principalmente a:
• Veículos de passeio
• Veículos comerciais leves (VCL)
• Cenários de dano múltiplo que exigem aplicação simultânea de força
Sistema 5000 é comumente configurado em uma composição de tração de 3 pontos (Sistema 3P), mas pode ser adaptado com diferentes acessórios e dispositivos de tração dependendo das necessidades da oficina.
Princípio de Reparo de Core: Forças de Puxar, Empurrar e Vetor
No coração do Sistema 5000 O conceito é a aplicação de força multidirecional. Em vez de depender de gabaritos fixos ou fixações específicas para o modelo, os técnicos usam os trilhos do piso para criar vetores de tração personalizados, adaptados ao cenário de danos.
O processo de reparo normalmente envolve:
• Fixação segura do veículo aos trilhos do piso
• Aplicação de força hidráulica através de cilindros, correntes e torres de tração
• Combinando puxar, empurrar e correção vetorial simultaneamente
Essa abordagem permite que os técnicos corrijam:
• Impactos laterais
• Deslocamento estrutural frontal ou traseiro
• Torções e distorções em formato de diamante
• Deformação progressiva ao longo da carroceria do veículo
A flexibilidade deste método é uma das principais razões pelas quais os sistemas de piso permanecem tão amplamente utilizados em toda a indústria.
𝐒𝐲𝐬𝐭𝐞𝐦 𝟓𝟎𝟎𝟎 – 𝐂𝐨𝐦𝐩𝐨𝐬𝐢çã𝐨 𝐝𝐞 𝟑 𝐏𝐨𝐧𝐭𝐨𝐬 (𝐒𝐲𝐬𝐭𝐞𝐦 3𝐏)
A composição de 3 pontos (3P) é uma das configurações mais comuns de Celette System 5000. Baseia-se num princípio mecânico simples, mas eficaz, que utiliza três elementos essenciais:
1. Fulcro – o trilho do chão que atua como ponto de referência fixo
2. Esforço – o cilindro hidráulico aplicando força
3. Carga – as garras de ancoragem conectadas à estrutura do veículo
Nesta configuração, os trilhos do piso servem como a espinha dorsal estrutural, permitindo que a força seja aplicada precisamente onde é necessário. Ajustando os ângulos das correntes, as posições das garras e a pressão hidráulica, os técnicos podem ajustar finamente a direção e a magnitude da correção.
Esta configuração é particularmente eficaz para:
Operações de alisamento progressivo
• Danos complexos que exigem múltiplas direções de tração
• Situações em que a instalação no banco não é possível ou prática
Componentes e recursos essenciais
Poder Hidráulico
O Sistema 5000 utiliza bombas hidráulicas, pistões e mangueiras para gerar a força necessária para a correção estrutural. A energia hidráulica permite:
• Aplicação de força suave e controlada
• Alta capacidade de tração
• Ajuste fino durante o processo de reparo
Isso garante que os técnicos possam trabalhar progressivamente, reduzindo o risco de puxar em excesso ou de danos secundários.
Blocos de Ancoragem e Grampos
Blocos e braçadeiras de ancoragem especializados fixam firmemente o veículo aos trilhos do piso. A ancoragem adequada é crucial, pois ela fornece:
• Estabilidade durante operações de rebocagem
• Transferência precisa de força para a estrutura do veículo
• Risco reduzido de movimento ou escorregamento
As soluções de ancoragem da Celette são projetadas para se adaptar a vários designs de veículos e perfis estruturais.
Versatilidade e Adaptabilidade
Uma das maiores vantagens do Sistema 5000 é sua versatilidade. O sistema pode ser adaptado para:
• Tamanhos de veículos diferentes
• Múltiplos cenários de dano
• Diversas técnicas e fluxos de trabalho de reparo
Diferente de gabaritos específicos para cada modelo, o sistema de piso permite que oficinas realizem reparos em uma ampla gama de veículos sem a necessidade de trocas frequentes de ferramentas.
Precisão: Sistema de Piso vs. Sistemas de Banco Baseados em Gabarito
É importante distinguir claramente o papel de um sistema de piso do de um gabarito dedicado ou sistema de bancada.
• Sistemas de gabaritos e bancadas fornecem maior precisão dimensional, pontos de referência fixos e alinhamento de medição direto do OEM.
• Sistemas de trilhos no piso, incluindo Sistema 5000, dependam mais da habilidade do técnico, ferramentas de medição e experiência.
Embora Sistema 5000 não é tão preciso quanto sistemas de bancada com gabaritos, ele permanece:
• Um dos métodos de reparo mais utilizados globalmente
• Altamente eficaz quando combinado com equipamentos de medição adequados
• Ideal para oficinas que priorizam flexibilidade e produtividade
No reparo de colisão no mundo real, muitos reparos não exigem a configuração completa do gabarito, tornando os sistemas de piso uma solução prática e econômica.
Por que os sistemas de piso continuam a ser amplamente utilizados
Apesar dos avanços na tecnologia de gabaritos e bancadas, sistemas de piso como Celette System 5000 permanecem populares porque oferecem:
• Menor complexidade de infraestrutura
• Alta adaptabilidade
• Metodologia de reparo comprovada
• Compatibilidade com múltiplas estratégias de reparo
Para muitos centros de reparo de colisão, o sistema de piso representa uma solução equilibrada entre precisão, custo e flexibilidade operacional.
Conclusão: Uma solução de reparo comprovada e prática
O Celette System 5000 O Sistema de Chão é uma solução versátil e comprovada pelo tempo para o reparo de colisão de veículos de passeio e comerciais leves. Embora não corresponda à precisão absoluta dos sistemas de bancada baseados em gabaritos, ele continua sendo um dos métodos de reparo mais comuns e eficazes em todo o mundo.
Ao combinar trilhos modulares de piso, energia hidráulica, sistemas de ancoragem e técnicas de tração vetorial, Sistema 5000 permite que oficinas realizem uma ampla gama de reparos estruturais de forma eficiente e confiável. Para muitos ambientes de reparo, ele permanece uma ferramenta essencial, preenchendo a lacuna entre flexibilidade e correção estrutural no reparo de colisões moderno.
