Gabaritos Dedicados Celette: A Referência Exata do OEM para Reparo de Colisão Estrutural
Na reparação profissional de colisões, a precisão estrutural é a base da segurança, do desempenho e da integridade do veículo a longo prazo. Veículos modernos são projetados em torno de pontos de referência precisamente definidos que governam a geometria, os caminhos de carga, o comportamento da suspensão e o funcionamento correto dos sistemas ADAS. Para restaurar adequadamente um veículo danificado, o processo de reparo deve retornar a estrutura da carroceria às especificações exatas de fábrica. Este é precisamente o papel do Gabaritos Celette.
Por mais de meio século, a Celette tem definido a referência global para a precisão em reparos estruturais. Como inventora do conceito de bancada de endireitamento e do sistema de reparo de veículos baseado em gabaritos, a Celette moldou fundamentalmente a forma como os veículos são reparados mundialmente. Hoje, seus gabaritos dedicados permanecem o método mais alinhado com o OEM para restaurar estruturas de veículos após danos de colisão.
Um Breve Histórico: Onde Tudo Começou em 1953
A contribuição da Celette para o reparo de colisão é fundamental, e não incremental. Em 1953, a Celette inventou o banco de reparo, introduzindo pela primeira vez uma plataforma de referência controlada e rígida para o reparo estrutural de veículos. No mesmo momento histórico, a Celette também desenvolveu o conceito de gabaritos dedicados — fixadores mecânicos projetados para posicionar as carrocerias dos veículos em pontos de referência precisos, definidos pelo fabricante.
Essa invenção dupla marcou o verdadeiro início do reparo estrutural moderno de colisão.
Antes de 1953, os reparos dependiam muito de alinhamento visual, medição manual e experiência do técnico. Ao introduzir a bancada de endireitamento e um sistema de gabaritos dedicado, a Celette transformou o reparo de colisões em um processo repetível e baseado em engenharia. Como os veículos são fabricados em gabaritos, a Celette estabeleceu um princípio que ainda define a lógica de reparo OEM hoje:
Carros são construídos em gabaritos — então a maneira mais precisa de repará-los é em gabaritos.
A partir desse ponto de partida, a Celette começou a construir o que é hoje um dos bancos de dados de gabaritos veiculares mais extensos do mundo, continuamente desenvolvido e validado em estreita colaboração com os fabricantes de automóveis.
HISTÓRICO DE REPARO DE COLISÃO EM VÍDEO:
O que são gabaritos dedicados da Celette?

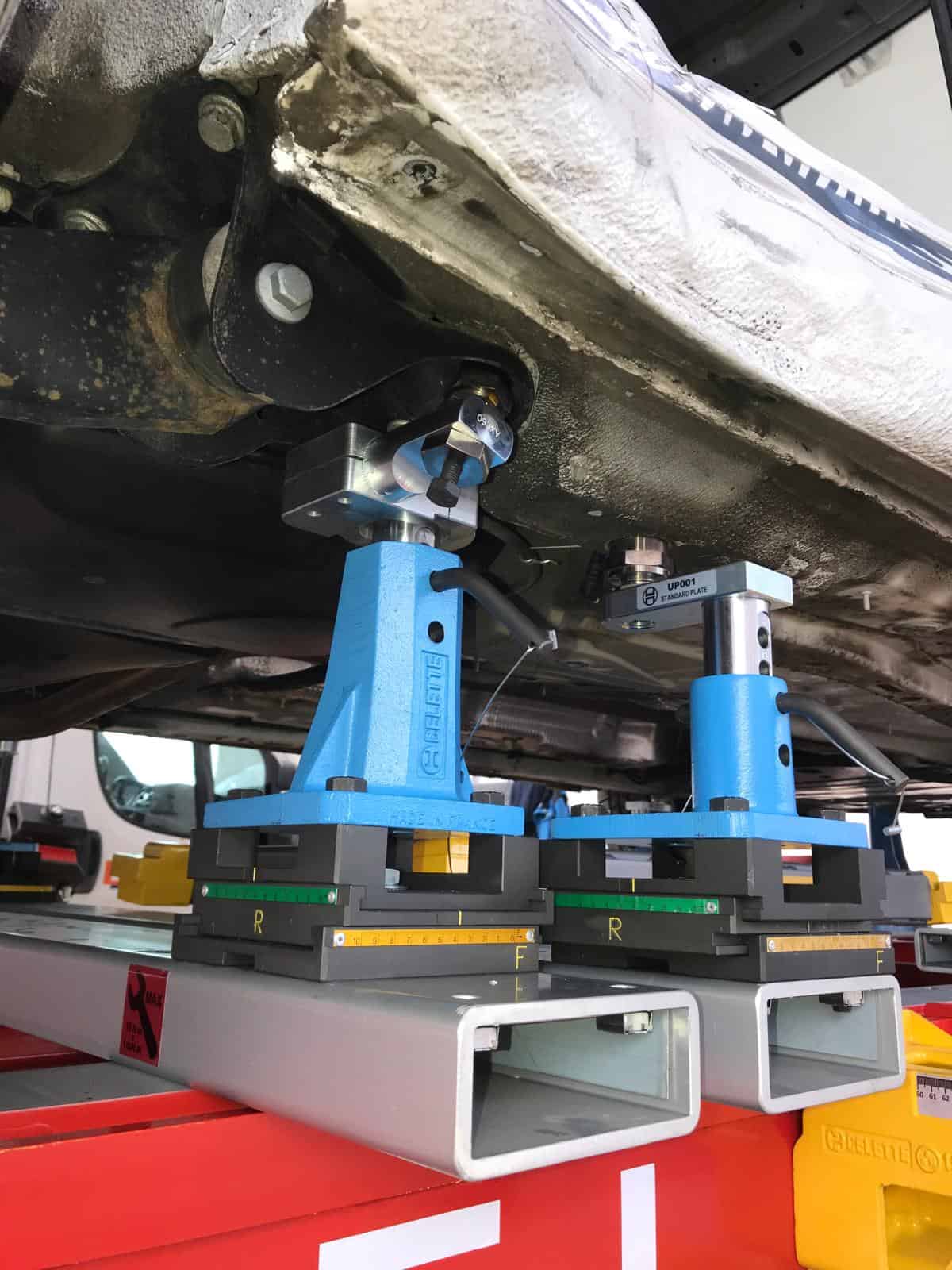

As gabarras dedicadas da Celette são dispositivos de precisão específicos para veículos, projetados para localizar, suportar e travar a carroceria de um veículo em pontos de controle estruturais definidos pelo fabricante (OEM). Esses pontos normalmente estão localizados em:
• Trilhos longitudinais
Travessas
• Zonas de fixação da suspensão e do subchassi
• Áreas críticas de suporte de carga do assoalho
Diferentemente de sistemas que medem apenas desvios, gabaritos dedicados impõem fisicamente a geometria correta. Uma vez instalada, a estrutura do veículo é mecanicamente restrita à sua posição de fábrica, eliminando erros de interpretação e garantindo resultados consistentes e repetíveis.
Vídeo tutorial dos jigs MZ:
Precisão Estrutural e Desempenho ADAS
Os Sistemas Avançados de Assistência ao Condutor dependem diretamente da geometria precisa do veículo. Câmeras, radares e sensores são montados em estruturas da carroceria cujas posições são definidas em milímetros — e em alguns casos, frações de milímetro. Qualquer desvio na carroceria pode alterar os ângulos dos sensores, distâncias ou planos de referência, levando à operação incorreta do ADAS, mesmo que a calibração eletrônica seja realizada posteriormente.
Ao restaurar a estrutura do veículo em gabaritos, a base mecânica para a calibração do ADAS é restabelecida primeiro. Isso garante que:
• Pontos de montagem do sensor retornam à posição original do OEM
• Alvos de calibração se alinham corretamente com a geometria do veículo
• Os sistemas ADAS operam dentro das tolerâncias definidas pelo fabricante
Nesse contexto, o reparo estrutural com gabaritos não se resume apenas a endireitar o metal — trata-se de um pré-requisito para uma calibração confiável do ADAS e para a segurança funcional em veículos modernos.
Pontos Críticos de Controle na Carroceria do Veículo
Cada plataforma de veículo é definida por uma rede de pontos de controle críticos determinados durante o design e a produção do OEM. Esses pontos influenciam diretamente:
• Distância entre eixos e bitola
• Geometria da suspensão e alinhamento da direção
• Transferência de carga e gerenciamento de energia de impacto
• Posicionamento dos sensores ADAS e das referências de calibração

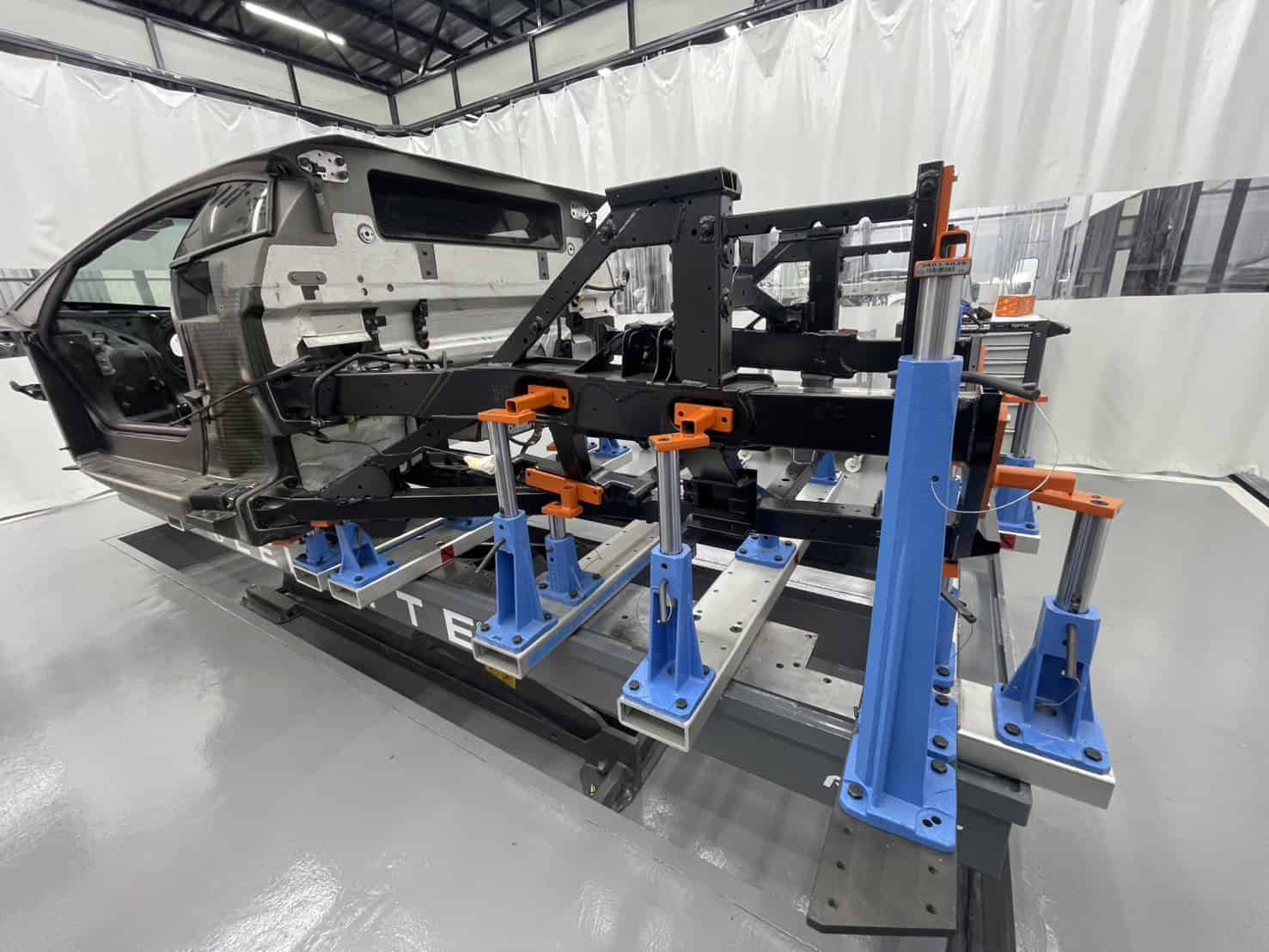

Os gabaritos da Celette são projetados para controlar exatamente esses pontos. Quando um veículo é montado em uma bancada da Celette com o conjunto de gabaritos adequado, a estrutura da carroceria é restaurada à geometria original do fabricante (OEM) de acordo com o projeto, e não por aproximação.
Precisão: Por que o Reparo Baseado em Gabarito é Superior
Precisão é a vantagem definidora de gabaritos dedicados. Gabaritos Celette são fabricados com tolerâncias apertadas e validados por meio de processos aprovados pelo OEM.
Entre os principais benefícios em termos de precisão, destacam-se:
• Posicionamento mecânico, em vez de verificação baseada apenas em medição
• Eliminação de erros cumulativos de configuração e interpretação
• Resultados idênticos, independentemente do técnico ou da oficina
Como os veículos modernos combinam cada vez mais aço de alta resistência, alumínio e materiais compostos, mesmo um desvio mínimo pode comprometer os sistemas de segurança ou a calibração do ADAS. O reparo com gabarito oferece o mais alto nível de segurança estrutural.

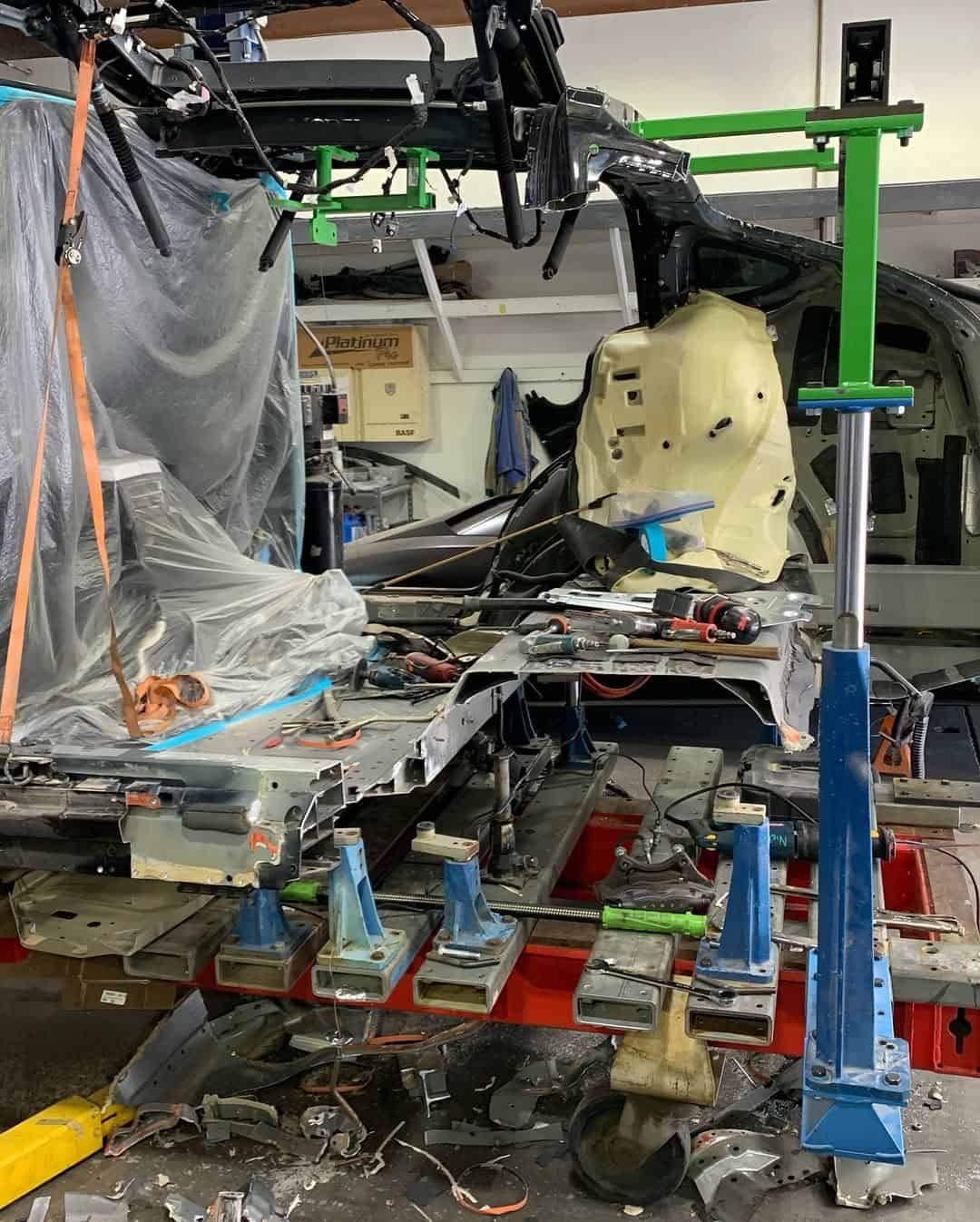

A Vantagem Estrutural de Puxar em Gabaritos
Um dos benefícios mais importantes — e muitas vezes mal compreendidos — de reparar um veículo em gabaritos específicos torna-se evidente durante o processo de tração e endireitamento.

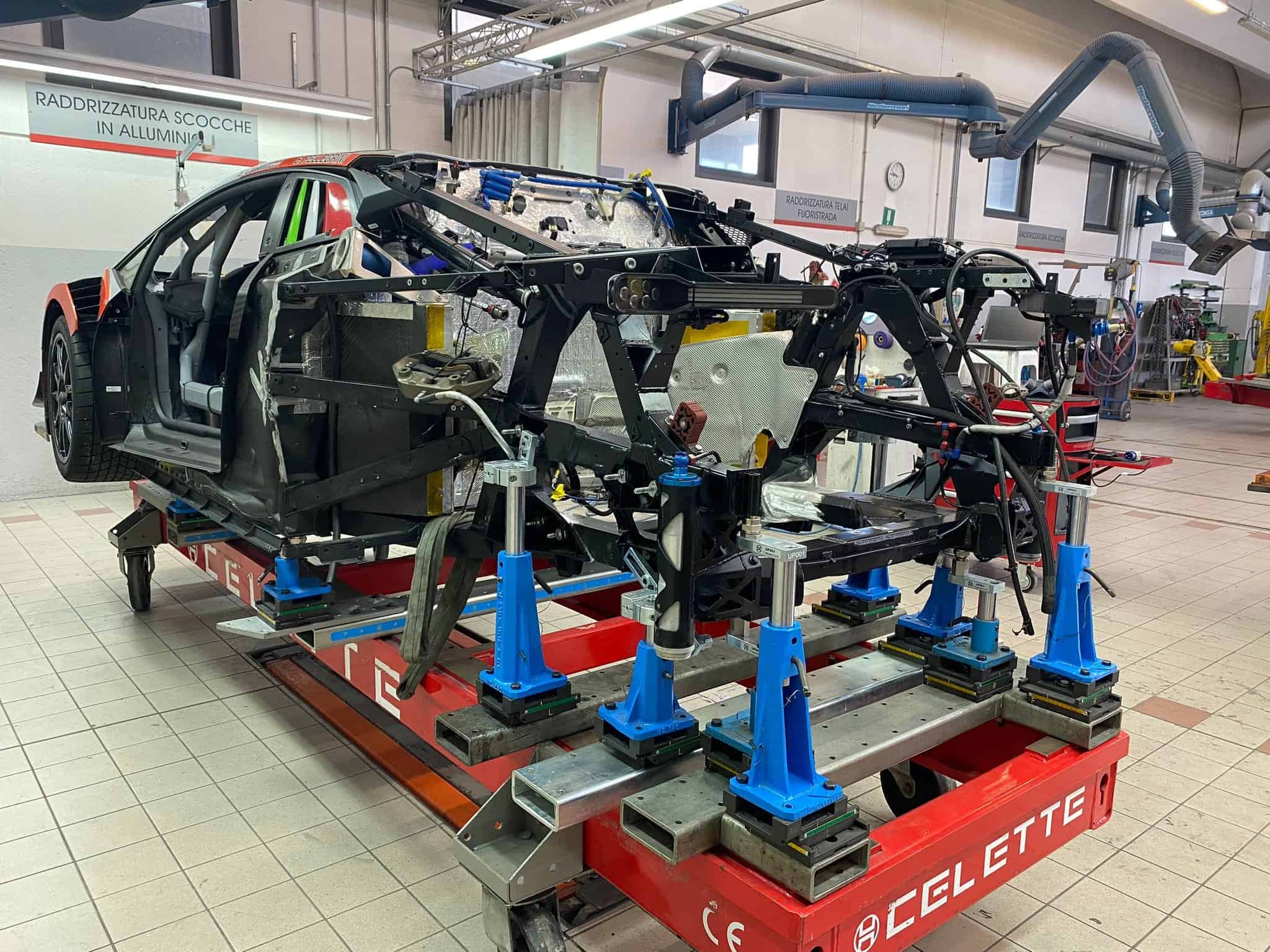

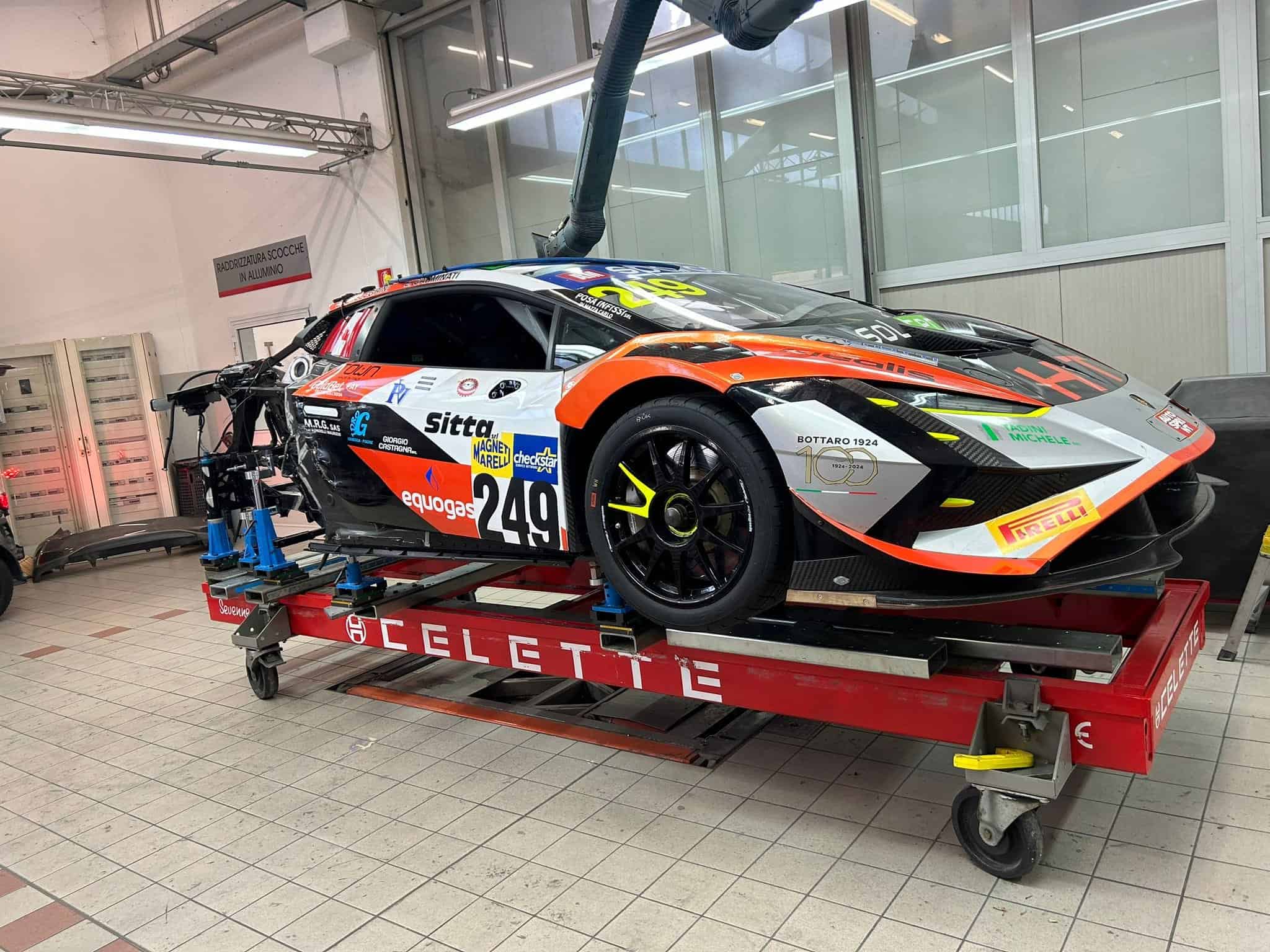

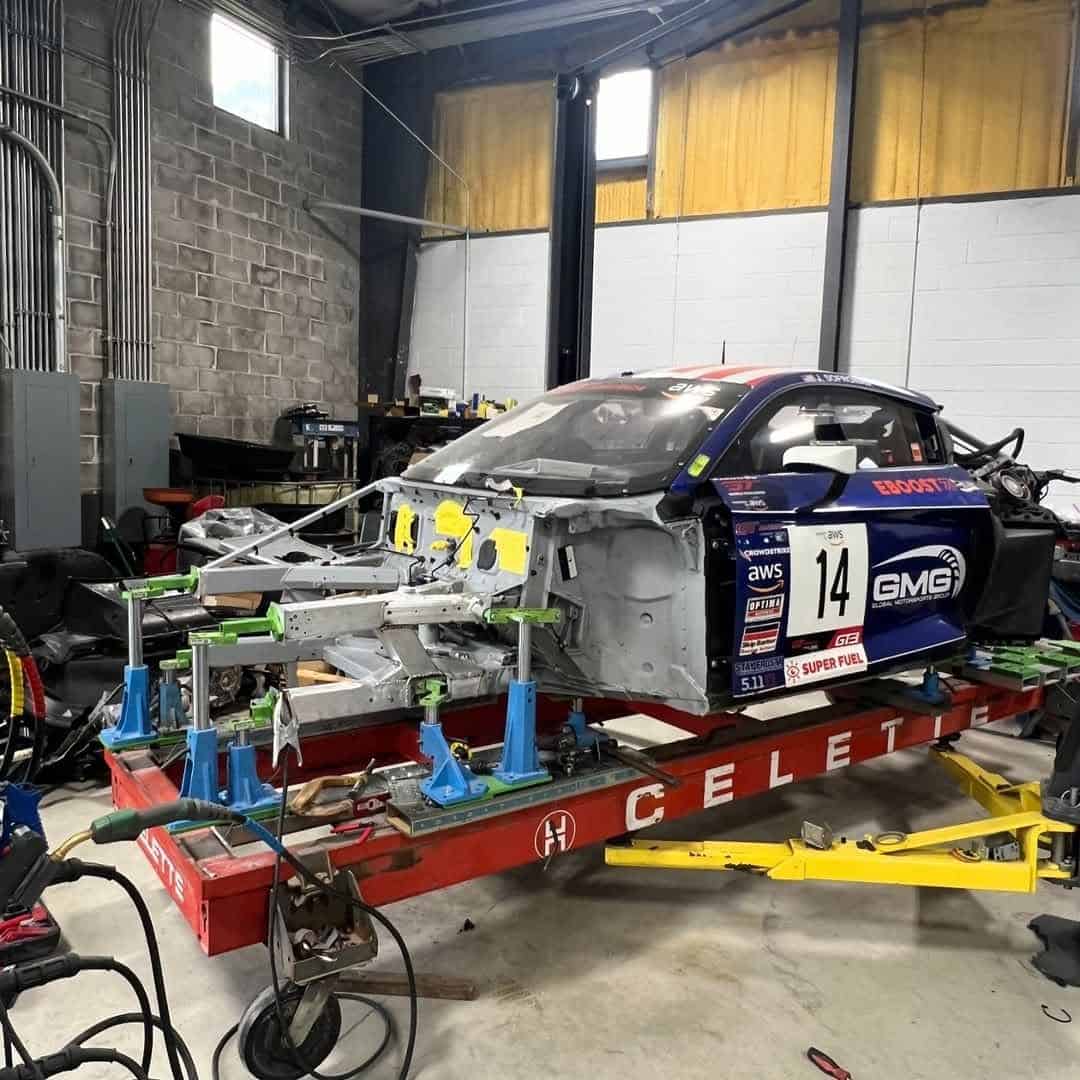

Quando um veículo é fixado em uma bancada Celette por meio de um número suficiente de gabaritos específicos, combinados com grampos de soleira, a estrutura da carroceria fica rigidamente fixada em todos os pontos de referência do fabricante original. Nessa condição, o veículo se comporta como um conjunto estrutural fixo.
Como resultado:
• Apenas a área danificada é puxada, e não toda a carroceria do veículo
• Seções não danificadas permanecem travadas mecanicamente na posição original do fabricante (OEM)
• As forças de tração se concentram exatamente onde a deformação existe
Sem gabaritos, as forças de tração tendem a se distribuir por toda a estrutura, potencialmente introduzindo distorções secundárias em áreas que originalmente não foram danificadas. Com a ancoragem baseada em gabaritos, o processo de alinhamento torna-se controlado, localizado e previsível.
Esta abordagem:
• Preserva a geometria original de fábrica em zonas não afetadas
• Reduz o número de puxadas corretivas necessárias
• Minimiza fadiga de metal e redistribuição de estresse
• Oferece uma correção estrutural mais precisa e eficiente
Em essência, gabaritos transformam puxar de uma correção global em um reparo estrutural direcionado, alinhado com a lógica de reparo do OEM.
O pioneiro mundial na indústria de reparação de carrocerias em vídeo:
Parcerias OEM e Desenvolvimento Inicial
A Celette trabalha diretamente com os fabricantes de veículos de 6 a 12 meses antes do lançamento de um novo modelo no mercado, em estreita colaboração com os departamentos técnicos das OEMs.
O processo de desenvolvimento geralmente inclui:
1. Transferência de dados CAD e plantas baixas
2. Definição de pontos de controle estrutural aprovados pela OEM
3. Projeto de conjunto de luminárias
4. Validação virtual
5. Fabricação de protótipos
6. Testes físicos em veículos de produção finais, frequentemente nas instalações dos fabricantes de equipamentos originais (OEM)
Isso garante que os gabaritos da Celette sejam validados em veículos reais, e não sejam desenvolvidos por engenharia reversa após o lançamento no mercado.
As Famílias Cellete MZ, MZ+ e MZx Jig
A Celette tem evoluído continuamente seus sistemas de gabaritos dedicados para atender às mudanças nas arquiteturas de veículos e às necessidades das oficinas.
MZ: O sistema original de gabaritos dedicados
O sistema clássico da MZ conta com gabaritos nos quais as tampas e os pistões são soldados, formando um único componente rígido.
Esse projeto oferece máxima robustez e estabilidade dimensional a longo prazo, e tem sido utilizado em todo o mundo como referência em reparos estruturais há décadas.
MZ+: Maior modularidade e flexibilidade
O sistema MZ+ representa a próxima evolução. No MZ+, os topos do gabarito são separados dos pistões, proporcionando maior modularidade, manuseio mais fácil e flexibilidade aprimorada na configuração e substituição, mantendo a mesma geometria controlada pelo OEM.

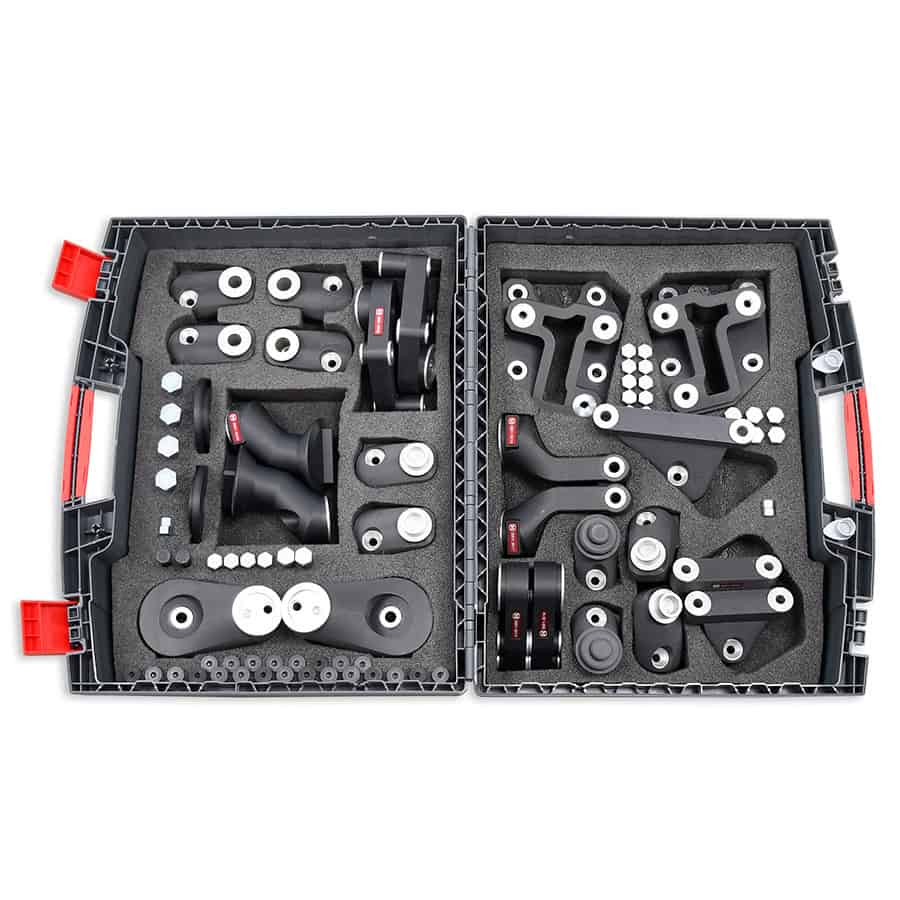

MZx: A evolução dos compósitos avançados

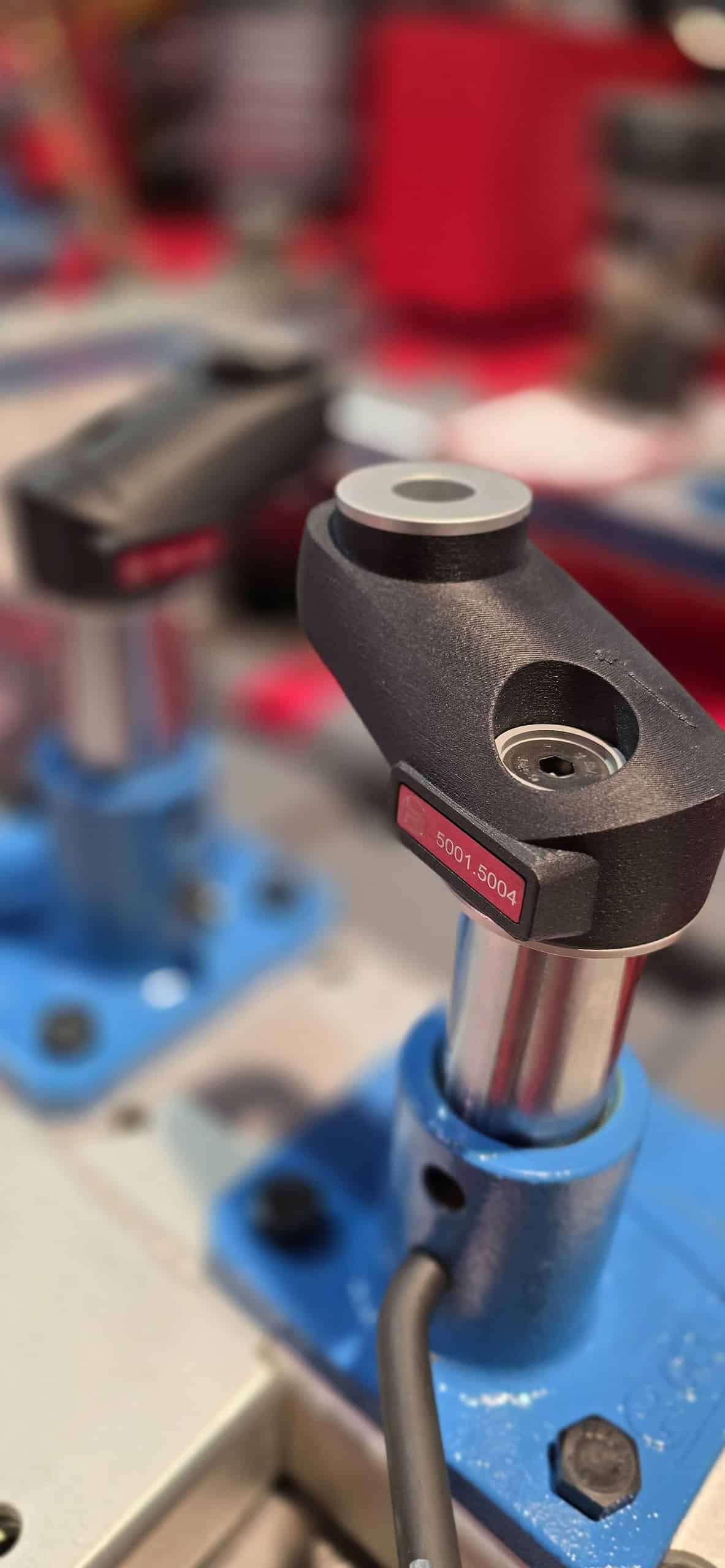

O sistema MZx é a evolução mais avançada dos gabaritos dedicados Celette. Preservando a mesma precisão geométrica dos gabaritos de aço, o MZx introduz uma construção em compósito impresso em 3D, reforçado com fibra de carbono e alumínio.
Principais características do MZx:
• Construção em compósito com reforço de fibra de carbono
• Extremamente leve, cerca de 40 lbs (≈18 kg) por conjunto
• A mesma precisão de nível OEM que os gabaritos tradicionais de aço
• Ergonomia aprimorada e manuseio mais ágil
Os gabaritos MZx podem ser projetados e produzidos sob demanda, aproveitando o banco de dados de gabaritos da Celette, desenvolvido desde a década de 1950, o que permite um suporte rápido a novas plataformas de veículos.
𝐀𝐜𝐜𝐞𝐬𝐬 𝐭𝐨 𝐂𝐨𝐦𝐩𝐥𝐞𝐱 𝐚𝐧𝐝 𝐌𝐨𝐝𝐞𝐫𝐧 𝐕𝐞𝐡𝐢𝐜𝐥𝐞 𝐒𝐭𝐫𝐮𝐜𝐭𝐮𝐫𝐞𝐬
Os veículos modernos, especialmente os elétricos (EVs), apresentam designs compactos, compartimentos de bateria e estruturas complexas na parte inferior da carroceria. Os gabaritos MZx são otimizados para alcançar áreas de montagem de difícil acesso, onde outros sistemas podem não ser suficientes, garantindo um posicionamento preciso mesmo em arquiteturas avançadas com diversos materiais.
𝐓𝐡𝐞 𝐉𝐢𝐠 𝐃𝐞𝐬𝐢𝐠𝐧 𝐚𝐧𝐝 𝐕𝐚𝐥𝐢𝐝𝐚𝐭𝐢𝐨𝐧 𝐏𝐫𝐨𝐜𝐞𝐬𝐬
A Celette segue um fluxo de trabalho rigoroso e validado:
1. Aquisição de dados do fabricante original (OEM)
2. Identificação de pontos de controle estruturais
3. Projeto da geometria do dispositivo de fixação
4. Simulação e verificação virtuais
5. Fabricação de protótipos
6. Testes físicos em veículos de produção
7. Validação final e documentação
Isso garante que cada conjunto de gabaritos seja tecnicamente preciso, tenha sido testado na prática e esteja em conformidade com as especificações do fabricante original (OEM).
𝐂𝐚𝐦𝐞𝐥𝐞𝐨𝐧: 𝐎𝐧𝐞 𝐔𝐧𝐢𝐯𝐞𝐫𝐬𝐚𝐥 𝐉𝐢𝐠 𝐒𝐨𝐥𝐮𝐭𝐢𝐨𝐧
Além dos gabaritos específicos para veículos, a Celette oferece o Cameleon, uma solução de gabarito universal projetada para atender a várias marcas de veículos com um único sistema.
O Cameleon é ideal para oficinas que:
• Reparar uma ampla gama de marcas e modelos
• Exigir flexibilidade, mantendo a precisão do nível do fabricante original (OEM)
• Deseja reduzir o estoque sem comprometer o controle estrutural
Embora os gabaritos específicos ofereçam o máximo de precisão para cada modelo de veículo, o Cameleon oferece uma solução versátil que atende a todas as marcas em ambientes de reparo com veículos de marcas diferentes.
Vídeo do sistema de fixação universal para carros Cameleon:
Vídeo tutorial do Sistema de Gabaritos Universal Cameleon:
Dispositivos de Fixação Dedicados vs. Métodos Alternativos de Reparo
Sistemas de piso, gabaritos de bondes e ferramentas de medição eletrônicas permanecem instrumentos valiosos de diagnóstico e verificação. No entanto, eles medem principalmente o desvio, enquanto os gabaritos controlam fisicamente a geometria.
Gabaritos dedicados
• Trave a estrutura na posição correta do OEM
• Remover a interpretação do processo de reparo
• Fornecer a base mais confiável para o endireitamento estrutural
Para reparos estruturais críticos, o reparo à base de gabarito continua sendo o padrão de referência.
Conclusão: Consertando veículos da maneira que foram construídos
Desde 1953, os gabaritos Celette são construídos com um princípio simples, mas poderoso: os veículos devem ser reparados usando a mesma lógica de referência com que são fabricados. Como inventor do banco de reparação e do sistema de reparação baseado em gabaritos, a Celette continua a liderar a indústria através de parcerias profundas com OEMs, sistemas MZ e MZ+ comprovados, a evolução avançada de compósito MZx e a versátil solução Cameleon.
Para centros de reparo profissionais focados em segurança, precisão e qualidade de reparo preparada para o futuro, reparos baseados em gabaritos não são uma alternativa, são o padrão.
